Dans le paysage dynamique des infrastructures électriques, l’intégrité des matériaux d’isolation des câbles constitue la pierre angulaire d’une transmission et d’une distribution d’énergie fiables. En tant que fournisseur leader de localisateurs de défauts de câbles, j'ai été témoin de l'interaction complexe entre les localisateurs de défauts de câbles et les matériaux d'isolation des câbles. Cette interaction est non seulement cruciale pour détecter les défauts avec précision, mais également pour garantir la stabilité et la sécurité à long terme des systèmes électriques.
Comprendre les matériaux d'isolation des câbles
Les matériaux d'isolation des câbles servent de barrière de protection entre l'âme conductrice du câble et son environnement. Ils sont conçus pour prévenir les fuites électriques, les courts-circuits et les dommages causés par des facteurs externes tels que l'humidité, la chaleur et les contraintes mécaniques. Les matériaux d'isolation courants comprennent le polyéthylène réticulé (XLPE), le caoutchouc éthylène-propylène (EPR) et le chlorure de polyvinyle (PVC).
Le XLPE est largement utilisé dans les câbles d'alimentation haute tension en raison de ses excellentes propriétés électriques, de sa résistance thermique élevée et de sa résistance mécanique. L'EPR, quant à lui, offre une bonne flexibilité et une bonne résistance aux facteurs environnementaux, ce qui le rend adapté aux applications où les câbles doivent être pliés ou installés dans des conditions difficiles. Le PVC est une option rentable pour les câbles basse tension, offrant une isolation de base et une protection mécanique.
Comment fonctionnent les localisateurs de défauts de câbles
Les localisateurs de défauts de câbles sont des appareils sophistiqués conçus pour identifier et localiser les défauts des câbles électriques. Ils fonctionnent sur la base de divers principes, notamment la réflectométrie dans le domaine temporel (TDR), la réflexion de l'arc et le claquage de tension.
Le TDR est une technique couramment utilisée pour localiser les défauts de câbles. Cela fonctionne en envoyant une impulsion d’énergie électrique le long du câble. Lorsque l'impulsion rencontre un défaut, tel qu'une coupure ou un court-circuit, une partie de l'impulsion est réfléchie vers la source. En mesurant le temps nécessaire au retour de l'impulsion réfléchie et les caractéristiques de la réflexion, le localisateur de défauts peut calculer la distance jusqu'au défaut.
La réflexion d'arc est une autre technique utilisée dans les localisateurs de défauts de câbles. Dans cette méthode, une impulsion haute tension est appliquée au câble pour créer un arc à l'emplacement du défaut. Le localisateur de défauts détecte ensuite les ondes réfléchies par l'arc pour déterminer la position du défaut.
Les techniques de claquage de tension sont utilisées pour localiser les défauts dans les câbles haute tension. Une tension d'essai haute tension est appliquée au câble jusqu'à ce que l'isolation se brise à l'emplacement du défaut. Le localisateur de pannes utilise ensuite diverses méthodes pour localiser précisément l’emplacement de la panne.
Interaction entre les localisateurs de défauts de câbles et les matériaux d'isolation
L’interaction entre les localisateurs de défauts de câbles et les matériaux isolants est complexe et multiforme. Les performances du localisateur de défauts peuvent être considérablement influencées par le type, l’état et les propriétés du matériau isolant.
Propriétés électriques
Les propriétés électriques du matériau isolant, telles que la constante diélectrique et la conductivité, peuvent affecter la propagation des impulsions électriques dans le câble. Par exemple, une constante diélectrique élevée peut ralentir la vitesse de l’impulsion électrique, ce qui peut entraîner des erreurs dans les calculs de localisation des défauts. De plus, si le matériau isolant a une conductivité élevée en raison de l’humidité ou d’une contamination, l’impulsion électrique peut se dissiper plus rapidement, réduisant ainsi la précision de la détection des défauts.
Intégrité mécanique
L’intégrité mécanique du matériau isolant est également cruciale pour une localisation précise des défauts. Si l’isolant est endommagé ou dégradé, cela peut créer de fausses réflexions ou interférer avec la propagation normale des impulsions électriques. Par exemple, des fissures ou des vides dans l'isolation peuvent provoquer des décharges partielles, qui peuvent être interprétées à tort comme des défauts par le localisateur de défauts de câble.
Facteurs de température et environnementaux
Les facteurs de température et environnementaux peuvent avoir un impact significatif à la fois sur le matériau isolant et sur le localisateur de défauts de câble. Les températures élevées peuvent provoquer la dilatation du matériau isolant et le rendre plus conducteur, tandis que les températures basses peuvent le rendre cassant et sujet aux fissures. Les facteurs environnementaux tels que l’humidité, les produits chimiques et les rayons UV peuvent également dégrader le matériau isolant au fil du temps, affectant ainsi ses propriétés électriques et mécaniques. De plus, les températures extrêmes peuvent affecter les performances du localisateur de défauts de câble lui-même, comme la précision de ses capteurs et de son électronique.
Nos produits et leur adaptabilité
En tant que fournisseur de localisateurs de défauts de câbles, nous proposons une gamme de produits avancés conçus pour fonctionner efficacement avec différents types de matériaux d'isolation de câbles.

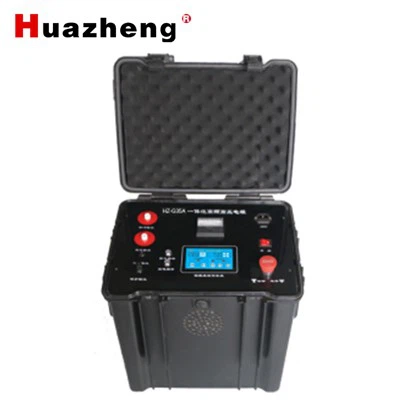

LeHZ - Alimentation haute tension haute fréquence intégrée G35Aest un appareil de pointe qui combine des capacités haute fréquence et haute tension. Il peut générer de puissantes impulsions électriques qui peuvent pénétrer à travers divers matériaux isolants, ce qui le rend approprié pour détecter les défauts dans les câbles haute et basse tension. La technologie avancée de traitement du signal de cet appareil peut également compenser les effets des différentes propriétés d'isolation, garantissant ainsi une localisation précise des défauts, même dans des conditions difficiles.
LeSystème de localisation des défauts de câble d'alimentation monté sur véhicule HZA40est spécialement conçu pour les applications mobiles. Il peut localiser rapidement et précisément les défauts dans les câbles électriques longue distance, quel que soit le type de matériau isolant utilisé. Le système est équipé de capteurs et de logiciels avancés capables de s'adapter à différents environnements de câbles et conditions d'isolation, fournissant ainsi des résultats fiables de localisation des défauts.
LeHZ - Type détecteur de défaut de câble à haute tension de chariot d'A50 220kVest un appareil haute performance pour détecter les défauts dans les câbles haute tension. Il peut résister aux contraintes à haute tension et est conçu pour fonctionner avec du XLPE et d'autres matériaux isolants de haute qualité couramment utilisés dans les câbles 220 kV. La conception de type chariot permet un déplacement facile le long du câble, permettant une localisation efficace des défauts.
Importance de la compatibilité
Assurer la compatibilité entre les localisateurs de défauts de câbles et les matériaux isolants est de la plus haute importance. Des combinaisons incompatibles peuvent conduire à une détection de défauts inexacte, à de fausses alarmes et même à des dommages au câble ou au localisateur de défauts lui-même.
Lors de la sélection d'un localisateur de défauts de câble, il est essentiel de prendre en compte le type de matériau isolant utilisé dans le câble. Par exemple, si le câble utilise une isolation XLPE, un localisateur de défauts optimisé pour les matériaux à haute tension et à constante diélectrique élevée doit être choisi. De même, pour les câbles avec isolation en PVC, un localisateur de défauts capable de fonctionner efficacement avec des matériaux basse tension et relativement conducteurs est requis.
Conclusion
L'interaction entre les localisateurs de défauts de câbles et les matériaux d'isolation des câbles est un aspect essentiel de la maintenance et de la détection des défauts des câbles électriques. Comprendre les propriétés des différents matériaux isolants et la manière dont ils interagissent avec les localisateurs de défauts est essentiel pour une localisation précise et fiable des défauts.
En tant que fournisseur de localisateurs de défauts de câbles, nous nous engageons à fournir des produits de haute qualité capables d'interagir efficacement avec divers matériaux d'isolation de câbles. Nos localisateurs de défauts avancés sont conçus pour surmonter les défis posés par les différentes propriétés d'isolation et conditions environnementales, garantissant ainsi la sécurité et la fiabilité des systèmes électriques.
Si vous avez besoin d'un localisateur de défauts de câbles fiable pour votre infrastructure électrique, nous vous invitons à nous contacter pour un achat et une discussion plus approfondie. Notre équipe d'experts est prête à vous aider à sélectionner le produit le plus adapté à vos besoins spécifiques.
Références
- Blackburn, JL (1993). Relais de protection : principes et applications. Marcel Dekker.
- Grover, FW (1973). Calculs d'inductance : formules et tableaux de travail. Publications de Douvres.
- Neher, JH et McGrath, MH (1957). Calcul de l'échauffement et de la capacité de charge des systèmes de câbles. Transactions AIEE, 76(3), 752 - 772.
