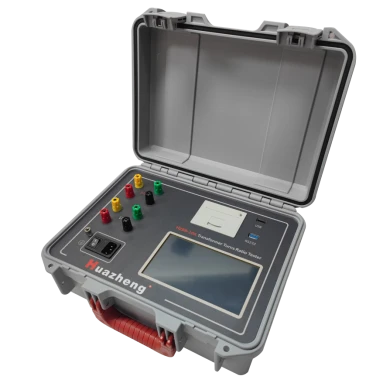

Huazheng Electric HZBB-10A TTR Transformateur tourne le testeur de rapport
Aperçu
Dans le processus de production de produits semi-finis de transformateurs de puissance, avant la mise en service des transformateurs nouvellement installés et conformément aux réglementations de tests préventifs du ministère de l'Énergie électrique de Chine, il est tenu d'effectuer des tests de rapport de transformation ou de rapport de tension sur les transformateurs en fonctionnement. Cela peut vérifier l'exactitude du rapport de transformation du transformateur, l'état du changeur de prises, si le transformateur présente des courts-circuits entre spires et si le transformateur peut fonctionner en parallèle. La lecture traditionnelle du pont de ratio n'est pas intuitive et nécessite une conversion, qui ne peut être mesurée que phase par phase. Le testeur de rapport HZBB-10A surmonte les défauts des tests de pont de rapport traditionnels, est facile à utiliser et intuitif, utilise une alimentation par onduleur de précision triphasée et permet des tests rapides et une grande précision.
FonctionnelCcaractéristiques
1. L'instrument adopte en interne une alimentation par onduleur de précision triphasée, qui élimine l'influence harmonique de la tension secteur pendant la mesure et rend la mesure plus précise. Lorsque la source d’énergie en fonctionnement est le générateur, il n’y a aucun impact.
2. En utilisant une tension de sortie triphasée, la vitesse de test peut être améliorée et l'angle phase à phase peut être mesuré. Le groupe de câblage peut être automatiquement identifié comme 0-11. Pour les transformateurs redresseurs basse tension à enroulements multiples, le côté basse tension peut mesurer le rapport de transformation et l'écart d'angle de 7,5 degrés sans avoir besoin de démonter les fils.
3. Convient à une large gamme de types de transformateurs, particulièrement adapté à la mesure des transformateurs de type Z-, des transformateurs redresseurs, des transformateurs de mise à la terre, des transformateurs de four électrique, des transformateurs déphaseurs- et d'autres transformateurs.
4. Équipé d'une protection de connexion inversée haute et basse tension, d'une protection contre les courts-circuits du transformateur, d'une protection arrêt/arrêt du changeur de prise, d'une protection complète contre les courts-circuits de sortie et d'une stabilité accrue de l'instrument.
5. Après avoir entré les paramètres évalués, le rapport du transformateur, la valeur d'erreur et la position du changeur de prises peuvent être automatiquement mesurés, en particulier pour les changeurs de prises avec changeur de prises asymétrique. La position précise du changeur de prises du transformateur peut également être mesurée avec précision, avec jusqu'à 99 positions du changeur de prises.
6. 7- écran LCD couleur tactile haute luminosité de pouces, affichage clair sous une lumière forte, fonctionnement entièrement tactile, commutation libre entre le chinois et l'anglais
7. L'instrument dispose à la fois d'une sortie d'impression et d'une interface USB, et peut également être équipé d'une interface RS232 pour un bureau sans papier.
8. Adoptant une boîte en plastique technique multifonctionnelle résistante au froid et à la température, scellée et étanche, et résistante aux chutes et aux chocs, elle est pratique pour les tests sur le terrain.
9. L'instrument peut utiliser un téléphone ou une tablette Android, suivre le compte officiel WeChat, télécharger une application spéciale, contrôler l'instrument via un logiciel spécial, stocker et télécharger des données de test pour une référence facile.
Paramètre technique
1, plage de test : rapport variable -0,9 à 10 000 degrés -0 à 360 degrés
2. Précision du rapport : ± 0,1 %+2 mots (0,9-500)
± 0,2 %+2 mots (501-2 000)
± 0,5 %+2 mots (2 001-10 000)
3. Précision de l'angle : ± 0,2 degrés.
4. Tension de sortie : automatiquement ajustée en fonction de la charge
5. Résolution : rapport - minimum 0,0001, angle -0,01 degré
6. Alimentation de travail : AC220V ± 10 % 50 ± 1 Hz.
7. Température environnementale : -10 degrés ~ 40 degrés.
8. Humidité relative : inférieure ou égale à 85 %, pas de condensation
9. Dimensions extérieures ; Hôte : 360 * 290 * 170 (mm) Boîte de câble : 360 * 290 * 170 (mm)
10. Poids : 5 KG pour l'unité principale, Boîte : 5,6 KG
11. Longueur de la ligne de test : la longueur standard de 13 mètres peut être personnalisée
