HZCR-5000 Analyseur de qualité d’alimentation numérique électrique triphasé
Présentation du produit
L’analyseur de qualité de l’énergie numérique électrique triphasée est un produit portable spécial pour la surveillance et l’analyse de la qualité du fonctionnement du réseau électrique. Notre appareil adopte l’architecture double processeur DSP et ARM, DSP pour l’acquisition de données et le traitement d’algorithmes, ARM pour le protocole de communication et le traitement d’interface homme-machine. L’acquisition du signal analogique est effectuée avec deux ADI AD7655. L’analyseur de qualité de l’énergie numérique électrique triphasé peut fournir l’analyse harmonique et l’analyse de la qualité de l’alimentation dans le fonctionnement de l’alimentation, et peut surveiller la collecte de données du fonctionnement du réseau électrique pendant une longue période.

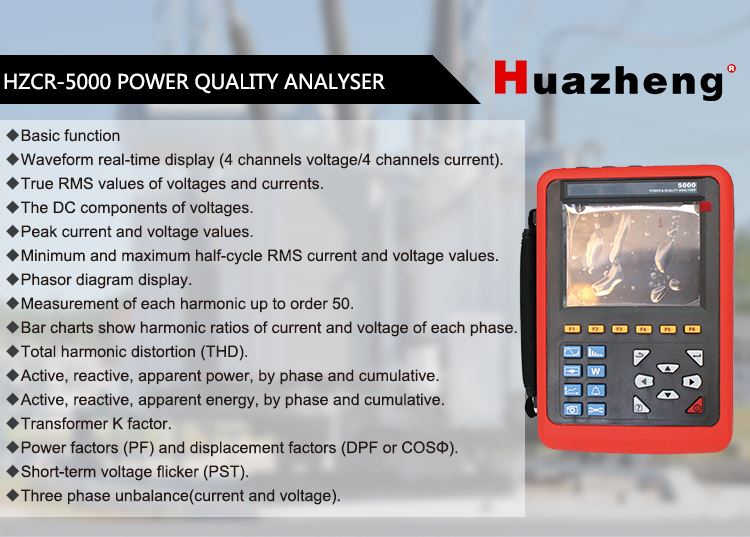

Fonctionnalités
L’analyseur de qualité d’énergie numérique électrique triphasé fourni par notre société se vend bien dans le monde entier avec son excellente qualité et son prix raisonnable. Il a un taux d’échantillonnage maximum de 1 MSPS, ce qui garantit la précision du canal et l’intégrité de l’information. Les fortes hausses et baisses des formes d’onde transitoires et les interruptions des formes d’onde transitoires peuvent être détectées avec plus de précision. De plus, le compteur utilise un écran tactile pour rendre l’utilisation plus facile et plus pratique. Et c’est une structure modulaire avec une conception raisonnable et un fonctionnement fiable.
Données générales
Alimentation | Batterie lithium-ion rechargeable 9.6V, chargeur de secours. |
Indicateur de batterie | Le symbole de la batterie indique l’énergie de vidage. Lorsque la tension est trop basse, arrêt automatique après la minute 1. |
Consommation électrique | Consommation de courant du test normal 490 mA, travail continu pendant 8 heures. |
Taille de la pince | 10A petite pince à courant pointu: 7,5 mm×13 mm; |
Nombre de canaux | 4U/4I. |
Tension de phase à phase | 1.0V ~ 2000V. |
Tension de phase à neutre | 1.0V ~ 1000V. |
Courant | Pince de courant: 10mA ~ 10.0A; |
Fréquence | 40Hz ~ 70Hz. |
Paramètres de l’électricité | W, VA, Var, PF, DPF, cosφ, tanφ. |
Paramètres énergétiques | Wh, Varh, Vah. |
Harmonique | Commandez 0 ~ 50. |
Distorsion harmonique totale | Commandez 0 ~ 50, chaque phase. |
Nombre d’enregistrements transitoires | 150 ensembles. |
Scintillement de tension | Oui. |
Démarrage du mode actuel | Oui, 100 secondes. |
Déséquilibre en 3 phases | Oui. |
Enregistrer | 300 jours (enregistrement simultané de 20 paramètres, enregistrez un point toutes les 5 secondes). |
Valeur min/max enregistrée | Mesure des valeurs maximales et minimales sur une période de temps. |
Alarme | 40 types différents de sélections de paramètres, 12 800 ensembles de journaux d’alarme. |
Sommet | Oui. |
Affichage du diagramme de phaseur | Automatiquement. |
Capacité des snapshots | 60. |
Langue du menu | Anglais |
Communication | USB. |
Arrêt automatique | Lorsqu’une campagne alarmante est lancée ou qu’une recherche de transitoires, une capture de courant d’appel ou un enregistrement de tendance est en attente ou en cours, l’appareil ne s’éteint pas automatiquement. |
Dans les autres modes de test, 15 minutes sans frappes, arrêt automatique après invite 1 minute. | |
Fonction de rétroéclairage | Oui, convient pour une utilisation la nuit et dans un endroit sombre. |
Longueur du fil d’essai de tension | 3m. |
Longueur du fil du capteur de courant | 2m. |
Impédance d’entrée | Impédance d’entrée de la tension d’essai: 1MΩ. |
Résister à la tension | Résiste à une tension CA sinusoïdale de 3700 V / 50 Hz pendant 1 minute entre le câblage de l’instrument et la coque. |
Isolation | Entre le câblage de l’instrument et la coque ≥10MΩ. |
Structure | Double isolation, avec gaine isolante résistante aux vibrations. |
Règles de sécurité | IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, Degré de pollution: 2. |
Analyseur de qualité d’alimentation numérique électrique triphasé

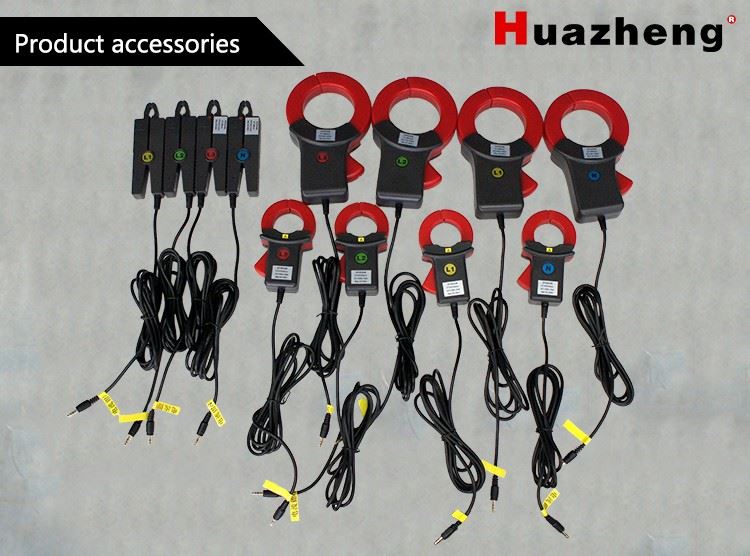

Liste de colisage
Non. | GmjItem | Qté |
1 | Moteur principal | 1 |
2 | Adaptateur | 1 |
3 | Pince-mètre 10A | 4 |
4 | Pince-mètre 100A | 4 |
5 | Pince-mètre 1000A | 4 |
6 | Pince-mètre 3000A | 4 |
7 | Intégrateur | 4 |
8 | batterie au lithium | 4 |
9 | Ligne d’essai (1 rouge 1 vert 1 jaune 1 bleu 1 noir) | 5 |
10 | Câble de données USB | 1 |
11 | Sonde de test | 5 |
12 | Clips d’alligator | 5 |
13 | Disque logiciel | 1 |
