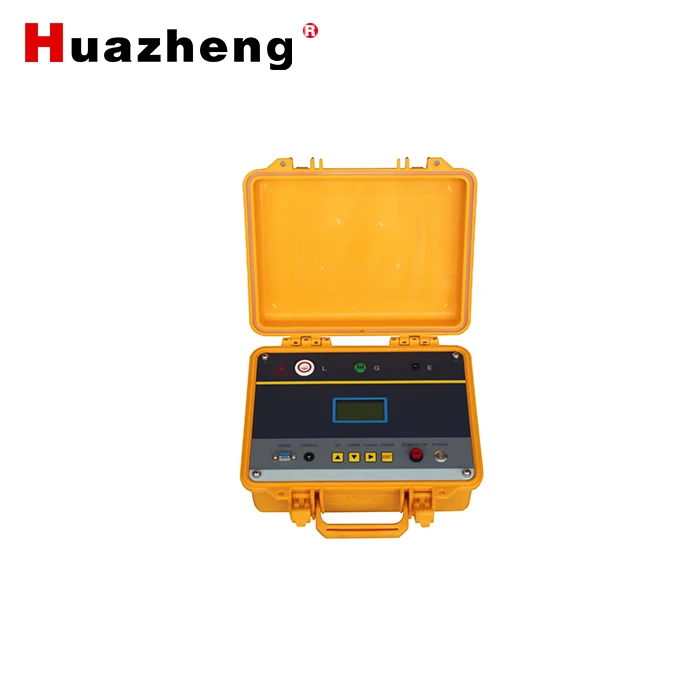

HZJY-2.5kV Testeur de résistance d'isolement numérique portable 2500V
HZJY-2.5kV Testeur de résistance d'isolement numérique portable 2500V
Le testeur de résistance d'isolement HZJY-2.5kV est un instrument de test professionnel utilisé pour tester la valeur de résistance d'isolement des appareils électriques, des équipements électriques, des câbles, etc. Les résultats des tests de cet instrument sont précis et fiables, ce qui peut aider les utilisateurs à comprendre l'état d'isolation de l'équipement et prévenir les pannes électriques et les accidents de sécurité.
Spécifications techniques
1. Plage de mesure et précision de la résistance d'isolement
La tension de sortie | Plage de mesure | Précision |
100 V (20 %) CC | 0.01MΩ ~ 2.50GΩ _ | ±3 pour cent rdg±5dgt |
1.00GΩ ~ 100GΩ _ | ±15 pour cent rdg±5dgt | |
250 V (15 pour cent) CC | 0.01MΩ ~ 2.50GΩ _ | ±3 pour cent rdg±5dgt |
2.50GΩ ~ 250GΩ _ | ±15 pour cent rdg±5dgt | |
500 V (10 pour cent) CC | 0.01MΩ ~ 5.00GΩ _ | ±3 pour cent rdg±5dgt |
5.00GΩ ~ 500GΩ _ | ±15 pour cent rdg±5dgt | |
1000 V (10 pour cent) CC | 0.01MΩ ~ 10.00GΩ _ | ±3 pour cent rdg±5dgt |
10.00GΩ ~ 1.00TΩ _ | ±15 pour cent rdg±5dgt | |
2 500 V (10 %) CC | 0.01MΩ ~ 25.0GΩ _ | ±3 pour cent rdg±5dgt |
25.0GΩ ~ 2.50TΩ _ | ±15 pour cent rdg±5dgt |
Plage et précision de tension AC et DC
Tension de mesure | Plage de mesure | Précision |
Tension alternative | 0.01V~750V | ±2 % de lecture±3 chiffres |
Tension continue | 0.01V~1000V | ±2 % de lecture±3 chiffres |
3. Spécifications générales
Fonction | Résistance d'isolement, indice de polarisation, rapport d'absorption, test de tension AC et DC ; fonction de décharge automatique ; essai de température ambiante ; fonction horloge |
source de courant | Batterie au lithium rechargeable DC 14.8V 2200mAh, la batterie est complètement chargée à environ 16.8V |
Tension d'essai | Plage de réglage : 100V, 250V, 500V, 1000V, 2500V |
courant de court-circuit | Supérieur ou égal à 5 mA (sélection de Supérieur ou égal à 10 mA, Supérieur ou égal à 3,5 mA, Supérieur ou égal à 1,5 mA) |
Méthode de câblage | Borne L: "L" est appelée borne de sortie haute tension, appelée borne de ligne, menant à une extrémité de l'objet mesuré |
Borne G: "G" est appelée borne de blindage, qui est utilisée pour mesurer la résistance d'isolement des matériaux isolants ou des câbles par la méthode à trois électrodes, et elle est connectée à la borne annulaire de protection des électrodes | |
Borne E : "E" est appelée la borne de masse, qui est connectée aux bornes de masse et zéro de l'objet mesuré. Tels que le métal du boîtier du moteur, le noyau du transformateur, le blindage du câble | |
Borne V : borne de mesure de tension AC et DC (identification automatique AC et DC) | |
résolution | Résistance d'isolement : 0.01MΩ |
Tension CA : 0.01 V | |
Tension CC : 0.01 V | |
Mesurer le temps | 1 minute ~ 30 minutes (lié à la méthode de mesure, peut être réglé) |
rétro-éclairage | Rétroéclairage d'écran blanc contrôlable, adapté pour une utilisation dans des endroits sombres |
Changer de vitesse | Changement de vitesse entièrement automatique |
LCD | 4-affichage LCD à chiffres, rétroéclairage de l'écran blanc |
Taille de l'écran LCD | 128 mm × 75 mm |
Champ d'affichage LCD | 124 mm × 67 mm |
Indication de mesure | Indication de clignotement de la LED pendant la mesure, indication du graphique à barres de progression |
indication de charge | Le voyant lumineux du chargeur est rouge lors de la charge et vert lorsqu'il est complètement chargé |
Taille | Taille du mètre : longueur, largeur et hauteur 258 mm ×21 5 mm × 83 mm |
ligne de test standard | 1 tige de test haute tension rouge, 1 ligne de test verte et 1 ligne de test noire |
Voltage de batterie | Affichez la puissance restante de la batterie en temps réel, veuillez la charger à temps lorsque la batterie est faible Lorsque la batterie est faible, le symbole d'affichage de la batterie clignote et donne une alarme, et le compteur ne peut pas produire de tension pour les tests |
Interface de Communication | Avec une interface USB, les données stockées peuvent être téléchargées sur l'ordinateur, enregistrées et imprimées |
Ligne de communication | 1 ligne de communication USB de 1,5 m de long |
Courant de travail | Veille : 25 mA max (rétroéclairage désactivé) ; Rétroéclairage : 25 mA max (consommation électrique du rétroéclairage seul) ; Mesure : 450 mA max (rétroéclairage éteint) |
Qualité | Compteur : 1,85 kg (pile incluse) |
Masse totale : 3,50 kg (emballage compris) | |
Boîte à outils | Sac à outils bicolore jaune et noir, facile à transporter, bon effet visuel |
Température et humidité de travail | -10 degré -40 degré ; en dessous de 80 % d'humidité relative |
température et humidité de stockage | -20 degré -60 degré ; en dessous de 70 % d'humidité relative |
Tenir la tension | AC10.0 kV 50 Hz entre la ligne de test et le boîtier pendant 1 min |
La resistance d'isolement | >500MΩ entre la ligne de test et le boîtier |
Propriétés électromagnétiques | CEI61326 (CEM) |
