Les transformateurs jouent un rôle crucial dans les systèmes d'alimentation électrique, augmentant ou diminuant les tensions pour répondre aux exigences de diverses applications. L'un des paramètres clés pour évaluer les performances d'un transformateur est le rapport de spires, qui est le rapport entre le nombre de spires de l'enroulement primaire et le nombre de spires de l'enroulement secondaire. Un testeur de rapport de rotation est un outil essentiel pour mesurer avec précision ce rapport. En tant que fournisseur de testeurs de rapport de transformation de confiance, nous sommes là pour vous guider tout au long du processus de connexion d'un testeur de rapport de transformation à un transformateur de manière sûre et efficace.
Comprendre les bases

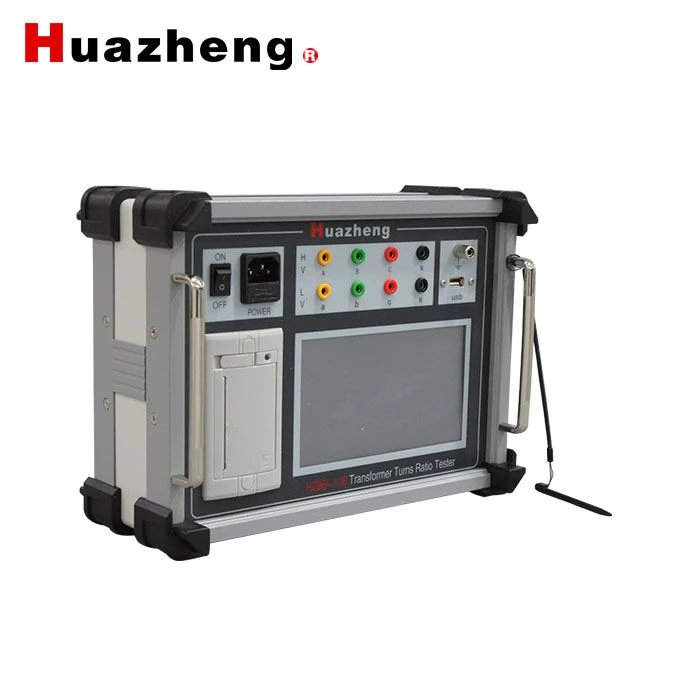

Avant de nous plonger dans le processus de connexion, comprenons brièvement le but d'un testeur de rapport de rotation. Cet instrument est conçu pour mesurer le rapport de transformation d'un transformateur dans diverses conditions, y compris à vide. Il peut également détecter des enroulements défectueux, des réglages de prise incorrects et d'autres problèmes pouvant affecter les performances du transformateur. Notre société propose une gamme de testeurs de rapport de rotation de haute qualité, tels que leHZBB - 10B - I Testeur de rapport de tours de transformateur TTR portatif,HZBB - Instrument de mesure du rapport de transformation du transformateur 10A,Ratiomètre de transformateur triphasé HZTTR80A TTR,HZBB - 10A - I Équipement de test de rapport de tours de transformateur portatif, etHZBB - Compteur de rapport de tours de transformateur TTR automatique 10B.
Préparations préalables à la connexion
- La sécurité avant tout: Assurez-vous toujours que le transformateur est hors tension avant de commencer le processus de connexion. Portez un équipement de protection individuelle (EPI) approprié, tel que des gants isolants et des lunettes de sécurité.
- Inspecter le testeur: Vérifiez le testeur de rapport de rotation pour déceler tout dommage visible. Assurez-vous que le cordon d'alimentation, les cordons de test et tous les connecteurs sont en bon état.
- Comprendre le transformateur: Familiarisez-vous avec les spécifications du transformateur, y compris le nombre d'enroulements, la tension nominale et les réglages des prises. Ces informations vous aideront à sélectionner le mode de test approprié sur le testeur de rapport de rotation.
Connexion du testeur de rapport de transformation
Transformateurs monophasés
- Identifiez les enroulements: Un transformateur monophasé possède deux enroulements : le primaire et le secondaire. L'enroulement primaire est généralement connecté au côté tension la plus élevée, tandis que le secondaire est du côté tension inférieure.
- Connectez les cordons de test:
- Enroulement primaire: Connectez le fil de test positif (+) du testeur de rapport de spires à la borne positive de l'enroulement primaire. Connectez le fil de test négatif (-) à la borne négative de l'enroulement primaire.
- Enroulement secondaire: De même, connectez le fil de test positif du testeur à la borne positive de l'enroulement secondaire et le fil de test négatif à la borne négative.
- Allumer le testeur: Une fois les connexions sécurisées, allumez le testeur de rapport de rotation. Suivez les instructions du fabricant pour sélectionner le mode de test approprié pour les transformateurs monophasés.
Transformateurs triphasés
- Comprendre la configuration du bobinage: Les transformateurs triphasés peuvent avoir différentes configurations d'enroulement, telles que triangle - triangle, triangle - étoile ou étoile - étoile. Identifiez la configuration du transformateur que vous testez.
- Connectez les cordons de test:
- Enroulement primaire: Pour chaque phase de l'enroulement primaire (A, B et C), connectez les cordons de test appropriés du testeur de rapport de spires. Assurez-vous de suivre le code couleur correct si disponible.
- Enroulement secondaire: De même, connectez les cordons de test à chaque phase de l'enroulement secondaire. Assurez-vous que les connexions sont serrées et sécurisées.
- Sélectionnez le mode test: Sur le testeur de rapport de spires, sélectionnez le mode de test triphasé qui correspond à la configuration d'enroulement du transformateur.
Tests et dépannage
- Effectuer le test: Après avoir connecté le testeur et sélectionné le mode approprié, démarrez le test. Le testeur de rapport de spires mesurera la tension aux bornes des enroulements primaire et secondaire et calculera le rapport de spires.
- Vérifiez les résultats: Comparez le rapport de transformation mesuré avec le rapport de transformation nominal du transformateur. Si la valeur mesurée s'écarte considérablement de la valeur nominale, cela peut indiquer un problème avec le transformateur, tel qu'un enroulement en court-circuit ou un réglage de prise incorrect.
- Résoudre les problèmes de connexion: Si le testeur affiche une erreur ou un résultat incohérent, vérifiez les connexions. Assurez-vous que les cordons de test sont correctement connectés aux bornes appropriées et qu'il n'y a pas de connexion lâche.
Procédures post-test
- Éteindre le testeur: Une fois le test terminé, éteignez le testeur de rapport de rotation.
- Débranchez les cordons de test: Débranchez soigneusement les cordons de test des bornes du transformateur.
- Documenter les résultats: Enregistrez le rapport de rotation mesuré, les conditions de test et toutes les observations. Cette documentation peut être utile pour référence future et pour évaluer les performances du transformateur au fil du temps.
Pourquoi choisir nos testeurs de rapport de rotation
En tant que principal fournisseur de testeurs de rapport de rotation, nous proposons une gamme de produits reconnus pour leur grande précision, leur fiabilité et leur facilité d'utilisation. Nos testeurs sont conçus pour répondre aux besoins de diverses industries, de la production d'électricité à la distribution. Ils sont équipés de fonctionnalités avancées telles que la mesure automatique, le stockage de données et des interfaces utilisateur intuitives.
Que vous testiez des transformateurs monophasés ou triphasés, nos testeurs de rapport de transformation peuvent vous fournir des résultats précis et fiables. Nos produits bénéficient également d'un excellent support client, garantissant que vous bénéficiez de l'assistance dont vous avez besoin chaque fois que vous rencontrez un problème.
Contactez-nous pour l'achat et la consultation
Si vous êtes à la recherche d'un testeur de rapport de rotation de haute qualité ou si vous avez besoin de plus d'informations sur nos produits, nous vous encourageons à nous contacter. Notre équipe d'experts est prête à vous aider à sélectionner le testeur adapté à vos besoins spécifiques. Nous pouvons également vous fournir des spécifications détaillées des produits, des prix et un service après-vente.
Références
- Norme IEEE pour les procédures de test des transformateurs de distribution, de puissance et de régulation immergés dans les liquides (IEEE C57.12.90)
- CEI 60076 - 1 : Transformateurs de puissance - Partie 1 : Généralités
